GHS50119系列高转速导电滑环
2019-12-04 13:55 苏州默孚龙
- · 高速过孔导电滑环，整体精密导电滑环，内孔38.1mm，外径99mm，最高转速9000RPM。
- · 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠。
- · 标准化产品，有库存
- · 镀金环+合金刷（镀金）
下载产品手册下载3D模型
典型应用：
高速导电滑环的应用领域很多，比如雷达系统、高速转台/海工设备、舰艇系统/医疗设备/反应釜、旋转灯箱、奶制品生产设备、直升机、绕线机、坦克、智能动态玩具、水平镀铜生产线、游乐设施、路桥机械、机械手臂、旋转舞台、单晶炉、 手术灯、智能家电、圆形针织机、航空设备/热滚轮、旋转摄像机、雷达通讯设备、管内摄像机、盾构机、食品机械、加热转轴等；

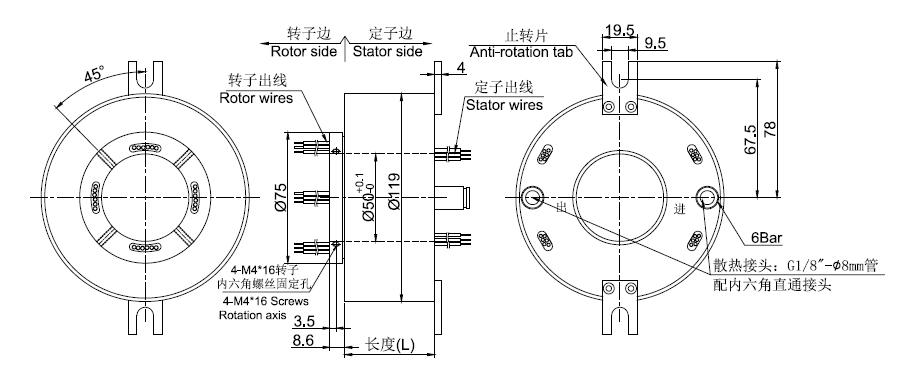

型号订购说明：
| 技术规格参数 | ||||
| 机械技术指标 | 电气技术指标 | |||
| 参数 | 数值 | 参数 | 数值 | |
| 工作寿命 | 3亿转 | 功率 | 信号 | |
| 额定转速 | 12000RPM | 额定电压 | 0~690VAC/VDC | 0~440VAC/VDC |
| 工作温度 | -30℃~80℃ | 绝缘电阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作湿度 | 0~85% RH | 导线规格 | AWG16#镀银铁氟龙 | AWG22#镀银铁氟龙 |
| 接触材料 | 贵金属 | 导线长度 | 标准长度300mm（可据要求调整） | |
| 壳体材料 | 铝合金 | 绝缘强度 | 500VAC@50Hz，60s | |
| 转动扭矩 | 0.1N.m；+0.03N.m/6路 | 动态电阻变化值 | <0.01Ω | |
| 防护等级 | IP51 | |||
| GHS50119系列高速滑环选型表 | |||||||
| 型号 | 10A | 信号或5A | 长度 L（mm) | 型号 | 10A | 信号或5A | 长度 L（mm) |
| GHS50119-S02 | 0 | 2 | 43.6 | GHS50119-P1210-S12 | 12 | 12 | 114 |
| GHS50119-P0210 | 2 | 0 | 43.6 | GHS50119-P1810-S06 | 18 | 6 | 114 |
| GHS50119-S03 | 0 | 3 | 47.4 | GHS50119-P2410 | 24 | 0 | 114 |
| GHS50119-P0310 | 3 | 0 | 47.4 | GHS50119-S30 | 0 | 30 | 134.4 |
| GHS50119-S06 | 0 | 6 | 58.8 | GHS50119-P0610-S24 | 6 | 24 | 134.4 |
| GHS50119-P0210-S04 | 2 | 4 | 58.8 | GHS50119-P1210-S18 | 12 | 18 | 134.4 |
| GHS50119-P0410-S02 | 4 | 2 | 58.8 | GHS50119-P1810-S12 | 18 | 12 | 134.4 |
| GHS50119-P0610 | 6 | 0 | 58.8 | GHS50119-P2410-S06 | 24 | 6 | 134.4 |
| GHS50119-S12 | 0 | 12 | 81.6 | GHS50119-P3010 | 30 | 0 | 150 |
| GHS50119-P0210-S10 | 2 | 10 | 81.6 | GHS50119-S36 | 0 | 36 | 176.8 |
| GHS50119-P0310-S09 | 3 | 9 | 81.6 | GHS50119-P0610-S30 | 6 | 30 | 176.8 |
| GHS50119-P0610-S06 | 6 | 6 | 81.6 | GHS50119-P1210-S24 | 12 | 24 | 176.8 |
| GHS50119-P0810-S04 | 8 | 4 | 81.6 | GHS50119-P3610 | 36 | 0 | 176.8 |
| GHS50119-P1010-S02 | 10 | 2 | 81.6 | GHS50119-S42 | 0 | 42 | 199.6 |
| GHS50119-P1210 | 12 | 0 | 81.6 | GHS50119-P0610-S36 | 6 | 36 | 199.6 |
| GHS50119-S18 | 0 | 18 | 104.4 | GHS50119-P1210-S30 | 12 | 30 | 199.6 |
| GHS50119-P0210-S16 | 2 | 16 | 104.4 | GHS50119-S48 | 0 | 48 | 222.4 |
| GHS50119-P0410-S14 | 4 | 14 | 104.4 | GHS50119-P0610-S42 | 6 | 42 | 222.4 |
| GHS50119-P0610-S12 | 6 | 12 | 104.4 | GHS50119-P0910-S39 | 9 | 39 | 222.4 |
| GHS50119-P0810-S10 | 8 | 10 | 104.4 | GHS50119-P1210-S36 | 12 | 36 | 222.4 |
| GHS50119-P1010-S08 | 10 | 8 | 104.4 | GHS50119-P1810-S30 | 18 | 30 | 222.4 |
| GHS50119-P1210-S06 | 12 | 6 | 104.4 | GHS50119-P2410-S24 | 24 | 24 | 222.4 |
| GHS50119-P1410-S04 | 14 | 4 | 104.4 | GHS50119-S60 | 0 | 60 | 273 |
| GHS50119-P1610-S02 | 16 | 2 | 104.4 | GHS50119-P0610-S54 | 6 | 54 | 273 |
| GHS50119-S24 | 0 | 24 | 127.2 | GHS50119-P0910-S51 | 9 | 51 | 273 |
| GHS50119-P0410-S20 | 4 | 20 | 127.2 | GHS50119-P1210-S48 | 12 | 48 | 273 |
| GHS50119-P0610-S18 | 6 | 18 | 127.2 | GHS50119-S72 | 0 | 72 | 319 |
| GHS50119-P1210-S12 | 12 | 12 | 127.2 | GHS50119-P0610-S66 | 6 | 66 | 319 |
| GHS50119-P1810-S06 | 18 | 6 | 127.2 | GHS50119-P1210-S60 | 12 | 60 | 319 |
| GHS50119-P2410 | 24 | 0 | 127.2 | GHS50119-P2410-S48 | 24 | 48 | 319 |
| GHS50119-S30 | 0 | 30 | 150 | GHS50119-P3610-S36 | 36 | 36 | 319 |
| GHS50119-P0610-S24 | 6 | 24 | 150 | GHS50119-S84 | 0 | 84 | 373 |
| GHS50119-P1210-S72 | 12 | 72 | 373 | GHS50119-P3610-S48 | 36 | 48 | 373 |
| GHS50119-P2410-S60 | 24 | 60 | 373 | GHS50119-S96 | 0 | 96 | 41 |
