GT60130系列整体式精密导电滑环,主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:多用于干燥设备(如烘干机、干燥灭菌设备、粮食烘干机等)、流延膜设备、三相交直流仪表检定装置、游乐设施(如儿 童乘骑系列游艺机、旋转木马)、研磨抛光机、起重机、安检专用设备、电影设备等任意需要360°旋转导电或传输各种控制信号的装置。
技术规格参数 | ||||
机械技术指标 | 电气技术指标 | |||
参数 | 数值 | 参数 | 数值 | |
工作寿命 | 1亿转 | 功率 | 信号 | |
额定转速 | 1~1800RPM | 额定电压 | 0~690VAC/VDC | 0~440VAC/VDC |
工作温度 | -30℃~80℃ | 绝缘电阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
工作湿度 | 0~85% RH | 导线规格 | AWG16#镀锡铁氟龙 | AWG22#镀锡铁氟龙 |
接触材料 | 贵金属 | 导线长度 | 标准长度300mm(可据要求调整) | |
壳体材料 | 铝合金 | 绝缘强度 | 1000VAC@50Hz,60s | |
转动扭矩 | 0.1N.m;+0.03N.m/6路 | 动态电阻变化值 | <0.01Ω | |
防护等级 | IP51 |

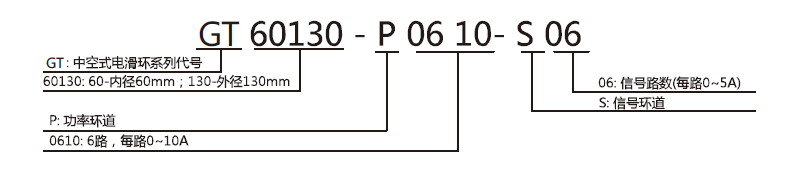

GT60130系列过孔滑环选型表 | |||||||||
型号 | 10A | 信号或5A | 长度 L(mm) | 型号 | 10A | 信号或5A | 长度 L(mm) | ||
GT60130-S02 | 0 | 2 | 35.6 | GT60130-S36 | 0 | 36 | 162 | ||
GT60130-P0210 | 2 | 0 | 35.6 | GT60130-P0610-S30 | 6 | 30 | 162 | ||
GT60130-S03 | 0 | 3 | 39.2 | GT60130-P1210-S24 | 12 | 24 | 162 | ||
GT60130-P0310 | 3 | 0 | 39.2 | GT60130-P3610 | 36 | 0 | 162 | ||
GT60130-S06 | 0 | 6 | 50 | GT60130-S42 | 0 | 42 | 186.2 | ||
GT60130-P0210-S04 | 2 | 4 | 50 | GT60130-P0610-S36 | 6 | 36 | 186.2 | ||
GT60130-P0410-S02 | 4 | 2 | 50 | GT60130-P1210-S30 | 12 | 30 | 186.2 | ||
GT60130-P0610 | 6 | 0 | 50 | GT60130-S48 | 0 | 48 | 207.8 | ||
GT60130-S12 | 0 | 12 | 71.6 | GT60130-P0610-S42 | 6 | 42 | 207.8 | ||
GT60130-P0210-S10 | 2 | 10 | 71.6 | GT60130-P0910-S39 | 9 | 39 | 207.8 | ||
GT60130-P0310-S09 | 3 | 9 | 71.6 | GT60130-P1210-S36 | 12 | 36 | 207.8 | ||
GT60130-P0610-S06 | 6 | 6 | 71.6 | GT60130-P1810-S30 | 18 | 30 | 207.8 | ||
GT60130-P0810-S04 | 8 | 4 | 71.6 | GT60130-P2410-S24 | 24 | 24 | 207.8 | ||
GT60130-P1010-S02 | 10 | 2 | 71.6 | GT60130-S60 | 0 | 60 | 251 | ||
GT60130-P1210 | 12 | 0 | 71.6 | GT60130-P0610-S54 | 6 | 54 | 251 | ||
GT60130-S18 | 0 | 18 | 93.2 | GT60130-P0910-S51 | 9 | 51 | 251 | ||
GT60130-P0210-S16 | 2 | 16 | 93.2 | GT60130-P1210-S48 | 12 | 48 | 251 | ||
GT60130-P0410-S14 | 4 | 14 | 93.2 | GT60130-S72 | 0 | 72 | 298.2 | ||
GT60130-P0610-S12 | 6 | 12 | 93.2 | GT60130-P0610-S66 | 6 | 66 | 298.2 | ||
GT60130-P0810-S10 | 8 | 10 | 93.2 | GT60130-P1210-S60 | 12 | 60 | 298.2 | ||
GT60130-P1010-S08 | 10 | 8 | 93.2 | GT60130-P2410-S48 | 24 | 48 | 298.2 | ||
GT60130-P1210-S06 | 12 | 6 | 93.2 | GT60130-P3610-S36 | 36 | 36 | 298.2 | ||
GT60130-P1410-S04 | 14 | 4 | 93.2 | GT60130-S84 | 0 | 84 | 341.4 | ||
GT60130-P1610-S02 | 16 | 2 | 93.2 | GT60130-P1210-S72 | 12 | 72 | 341.4 | ||
GT60130-S24 | 0 | 24 | 114.8 | GT60130-P2410-S60 | 24 | 60 | 341.4 | ||
GT60130-P0410-S20 | 4 | 20 | 114.8 | GT60130-P3610-S48 | 36 | 48 | 341.4 | ||
GT60130-P0610-S18 | 6 | 18 | 114.8 | GT60130-S96 | 0 | 96 | 384.6 | ||
GT60130-P1210-S12 | 12 | 12 | 114.8 | GT60130-P1210-S84 | 12 | 84 | 384.6 | ||
GT60130-P1810-S06 | 18 | 6 | 114.8 | GT60130-P2410-S72 | 24 | 72 | 384.6 | ||
GT60130-P2410 | 24 | 0 | 114.8 | GT60130-P3610-S60 | 36 | 60 | 384.6 | ||
GT60130-S30 | 0 | 30 | 136.4 | GT60130-P4210-S54 | 42 | 54 | 384.6 | ||
GT60130-P0610-S24 | 6 | 24 | 136.4 | GT60130-S108 | 0 | 108 | 431.8 | ||
GT60130-P1210-S18 | 12 | 18 | 136.4 | GT60130-P1210-S96 | 12 | 96 | 431.8 | ||
GT60130-P1810-S12 | 18 | 12 | 136.4 | GT60130-P2410-S84 | 24 | 84 | 431.8 | ||
GT60130-P2410-S06 | 24 | 6 | 136.4 | GT60130-P3610-S72 | 36 | 72 | 431.8 | ||
GT60130-P3010 | 30 | 0 | 136.4 | GT60130-P4810-S60 | 48 | 60 | 431.8 |
