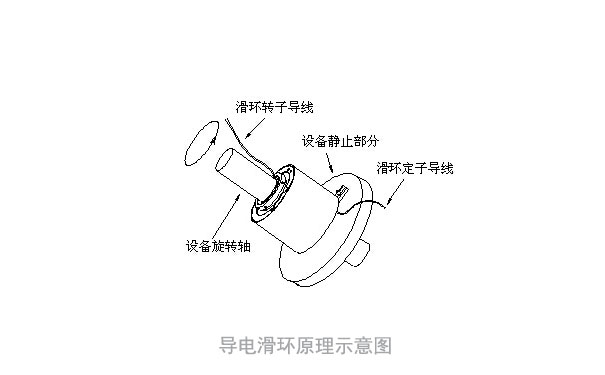

导电滑环原理示意图
作者:滑环
来源:http://www.szhuahuan.com
发表时间:2018-12-07 08:12
要了解
导电滑环
原理示意图,首先要了解什么是滑环?
滑环
也叫导电滑环、集电环,是一种可旋转的特殊型连接器,是专门为旋转体连通、输送能源与信号电气的部件。滑环本身不具备自转功能。滑环由旋转与静止两部分组成,旋转部分连接使用设备的旋转结构并随之运转,称为转子;静止部分连接设备固定的结构,称为定子。
定子与转子的设计结构都是单通路的精密叠加,叠加的路数根据使用要求而设定。组装时,将定子的通路与转子的通路一一对应,形成转子与定子间的通路。各个通路间电气性能互相独立,不能存在干涉。而定子与转子之间通路的形成,则必须存在两者间的接触。它们的触点是整个滑环的功能部位,是整个滑环各种性能体现的载体。因此对接触料件的材质的选择、设计的合理、部件间的精密制作配合等,构成了稳定可靠的旋转连通系统。将滑环装载于旋转设备上,通过滑环的两端引线,在旋转的状态下,即可传输所需的各类信号。
对于导电滑环原理示意图还有不清楚的,请联系下苏州默孚龙精密科技有限公司,我们将会为您提供专业的导电滑环示意图讲解!
