MFO808(8通道光纤+1~96路信号)(2A)

2018-10-06 15:24 苏州默孚龙
MFO808系列是光电一体化旋转接头,同时能传输8路光纤和1~96路信号(2A),整体外径(119mm),整个产品非常紧凑,专门为对空间尺寸有要求的应用场合。
光电旋转接头又称光电组合滑环,光电汇流环,采用光纤为数据传输媒体,为解决旋转连接的系统部件之间的数据传输,提供了最佳的技术解决方案。特别适合应用在需要无限制的, 连续或断续旋转,同时又需要从固定位置到旋转位置传送大容量数据、信号的场所,能改善机械性能,简化系统操作,避免因活动关节的旋转对出光纤的损害。 可以与传统的电子汇流环配合使用,作成光电混合汇流环,传送功率和高速数据。

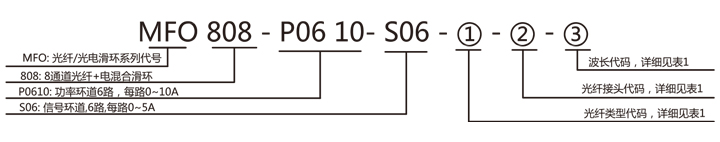

选型表

MFO808 - 8路光+电滑环选型表
型号 光纤通道 10A 信号或5A 长度L(mm) 型号 光纤通道 10A 信号或5A 长度L(mm)
MFO808-S02 8 0 2 31.6 MFO808-P1210-S12 8 12 12 106.4
MFO808-P0210 8 2 0 31.6 MFO808-P1810-S06 8 18 6 106.4
MFO808-S03 8 0 3 35 MFO808-P2410 8 24 0 106.4
MFO808-P0310 8 3 0 35 MFO808-S30 8 0 30 126.8
MFO808-S06 8 0 6 45.2 MFO808-P0610-S24 8 6 24 126.8
MFO808-P0210-S04 8 2 4 45.2 MFO808-P1210-S18 8 12 18 126.8
MFO808-P0410-S02 8 4 2 45.2 MFO808-P1810-S12 8 18 12 126.8
MFO808-P0610 8 6 0 45.2 MFO808-P2410-S06 8 24 6 126.8
MFO808-S12 8 0 12 65.6 MFO808-P3010 8 30 0 126.8
MFO808-P0210-S10 8 2 10 65.6 MFO808-S36 8 0 36 147.2
MFO808-P0310-S09 8 3 9 65.6 MFO808-P0610-S30 8 6 30 147.2
MFO808-P0610-S06 8 6 6 65.6 MFO808-P1210-S24 8 12 24 147.2
MFO808-P0810-S04 8 8 4 65.6 MFO808-P3610 8 36 0 147.2
MFO808-P1010-S02 8 10 2 65.6 MFO808-S42 8 0 42 167.6
MFO808-P1210 8 12 0 65.6 MFO808-P0610-S36 8 6 36 167.6
MFO808-S18 8 0 18 86 MFO808-P1210-S30 8 12 30 167.6
MFO808-P0210-S16 8 2 16 86 MFO808-S48 8 0 48 188
MFO808-P0410-S14 8 4 14 86 MFO808-P0610-S42 8 6 42 188
MFO808-P0610-S12 8 6 12 86 MFO808-P0910-S39 8 9 39 188
MFO808-P0810-S10 8 8 10 86 MFO808-P1210-S36 8 12 36 188
MFO808-P1010-S08 8 10 8 86 MFO808-P1810-S30 8 18 30 188
MFO808-P1210-S06 8 12 6 86 MFO808-P2410-S24 8 24 24 188
MFO808-P1410-S04 8 14 4 86 MFO808-S60 8 0 60 238.8
MFO808-P1610-S02 8 16 2 86 MFO808-P0610-S54 8 6 54 238.8
MFO808-S24 8 0 24 106.4 MFO808-P0910-S51 8 9 51 238.8
MFO808-P0410-S20 8 4 20 106.4 MFO808-P1210-S48 8 12 48 238.8
MFO808-P0610-S18 8 6 18 106.4 MFO808-S72 8 0 72 289.6

注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1路20A 使用。
10A和信号(5A) 可以任意组合,详细请咨询客服。可在标准产品上进行非标定制,请咨询客服。


标准图纸

技术规格参数
指标名称 类型
  单模(SM) 多模(MM)
带宽(nm) ±50
最大插入损耗,23℃(dB) 4 3.5
插入损耗波动(dB) 2 1
回波损耗(dB) ≥50(APC) ≥40(PC)
最大输入功率(W) 0.5
重量(g) 200
最高转速(rpm) 250
工作寿命 >2亿转
工作温度(℃) -45~85
贮存温度(℃) -50~85



技术规格参数
机械技术指标 电气技术指标
参数 数值 参数 数值
工作寿命 2000万转   功率 信号
额定转速 250 RPM 额定电压 0~440VAC/VDC 0~440VAC/VDC
工作温度 -30℃~80℃ 绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
工作湿度 0~85% RH 导线规格 AWG16#Teflon AWG22#Teflon
接触材料 金合金 导线长度 标准长度300mm(可据要求调整)
壳体材料 铝合金 绝缘强度 500VAC@50Hz,60s
扭矩 0.1N.m;+0.03N.m/6路 动态电阻变化值 <0.01Ω
防护等级 IP51
