MG119系列
2018-10-06 14:52 苏州默孚龙
实心定子法兰 外径: 119mm
MG119系列定子法兰导电滑环 外径为119mm带连接法兰，一系列滑环的总称 实心滑环 中心无通孔 适用于端面安装。
相比较同类产品下可以实现更多的路数和更大的电流。其采用接触材料采用贵金属+超硬镀金处理，力矩小，运转稳定，寿命长,电阻波动小,接触电阻小,保证优良的传输性能。通常用于定制各类敏感信号或者编码器信号。
典型应用包括自动化设备、工作转台、摄像机云台、机器人等.

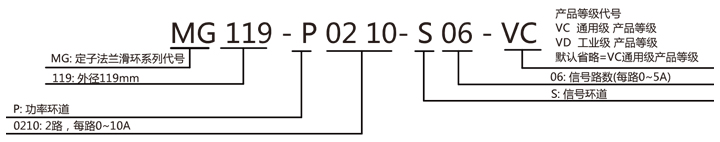

型号订购说明:
| 产品等级选型表 | |||
| 产品等级代号 | 最高转速 | 工作寿命 | 接触材料 |
| VC | 200RPM | 1500万转 | 贵金属 |
| VD | 600RPM | 8000万转 | 金合金 |
| 技术规格参数 | ||||
| 机械技术指标 | 电气技术指标 | |||
| 参数 | 数值 | 参数 | 数值 | |
| 工作寿命 | 参考产品选型等级 | 功率 | 信号 | |
| 额定转速 | 参考产品选型等级 | 额定电压 | 0~440VAC/VDC | 0~440VAC/VDC |
| 工作温度 | -30℃~80℃ | 绝缘电阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作湿度 | 0~85% RH | 导线规格 | AWG16#Teflon | AWG22#Teflon |
| 接触材料 | 参考产品选型等级 | 导线长度 | 标准长度300mm（可据要求调整） | |
| 壳体材料 | 铝合金 | 绝缘强度 | 500VAC@50Hz，60s | |
| 扭矩 | 0.1N.m；+0.03N.m/6路 | 动态电阻变化值 | <0.01Ω | |
| 防护等级 | IP51 | |||
选型表
| MG119 系列滑环选型表 | |||||||
| 型号 | 10A | 信号或5A | 长度L(mm) | 型号 | 10A | 信号或5A | 长度L(mm) |
| MG119-S02 | 0 | 2 | 36 | MG119-S36 | 0 | 36 | 165.2 |
| MG119-P0210 | 2 | 0 | 36 | MG119-P0610-S30 | 6 | 30 | 165.2 |
| MG119-S03 | 0 | 3 | 39.8 | MG119-P1210-S24 | 12 | 24 | 165.2 |
| MG119-P0310 | 3 | 0 | 39.8 | MG119-P3610 | 36 | 0 | 165.2 |
| MG119-S06 | 0 | 6 | 51.2 | MG119-S42 | 0 | 42 | 188 |
| MG119-P0210-S04 | 2 | 4 | 51.2 | MG119-P0610-S36 | 6 | 36 | 188 |
| MG119-P0410-S02 | 4 | 2 | 51.2 | MG119-P1210-S30 | 12 | 30 | 188 |
| MG119-P0610 | 6 | 0 | 51.2 | MG119-S48 | 0 | 48 | 210.8 |
| MG119-S12 | 0 | 12 | 74 | MG119-P0610-S42 | 6 | 42 | 210.8 |
| MG119-P0210-S10 | 2 | 10 | 74 | MG119-P0910-S39 | 9 | 39 | 210.8 |
| MG119-P0310-S09 | 3 | 9 | 74 | MG119-P1210-S36 | 12 | 36 | 210.8 |
| MG119-P0610-S06 | 6 | 6 | 74 | MG119-P1810-S30 | 18 | 30 | 210.8 |
| MG119-P0810-S04 | 8 | 4 | 74 | MG119-P2410-S24 | 24 | 24 | 210.8 |
| MG119-P1010-S02 | 10 | 2 | 74 | MG119-S60 | 0 | 60 | 256.4 |
| MG119-P1210 | 12 | 0 | 74 | MG119-P0610-S54 | 6 | 54 | 256.4 |
| MG119-S18 | 0 | 18 | 96.8 | MG119-P0910-S51 | 9 | 51 | 256.4 |
| MG119-P0210-S16 | 2 | 16 | 96.8 | MG119-P1210-S48 | 12 | 48 | 256.4 |
| MG119-P0410-S14 | 4 | 14 | 96.8 | MG119-S72 | 0 | 72 | 312 |
| MG119-P0610-S12 | 6 | 12 | 96.8 | MG119-P0610-S66 | 6 | 66 | 312 |
| MG119-P0810-S10 | 8 | 10 | 96.8 | MG119-P1210-S60 | 12 | 60 | 312 |
| MG119-P1010-S08 | 10 | 8 | 96.8 | MG119-P2410-S48 | 24 | 48 | 312 |
| MG119-P1210-S06 | 12 | 6 | 96.8 | MG119-P3610-S36 | 36 | 36 | 312 |
| MG119-P1410-S04 | 14 | 4 | 96.8 | MG119-S84 | 0 | 84 | 367.6 |
| MG119-P1610-S02 | 16 | 2 | 96.8 | MG119-P1210-S72 | 12 | 72 | 367.6 |
| MG119-S24 | 0 | 24 | 119.6 | MG119-P2410-S60 | 24 | 60 | 367.6 |
| MG119-P0410-S20 | 4 | 20 | 119.6 | MG119-P3610-S48 | 36 | 48 | 367.6 |
| MG119-P0610-S18 | 6 | 18 | 119.6 | MG119-S96 | 0 | 96 | 413.2 |
| MG119-P1210-S12 | 12 | 12 | 119.6 | MG119-P1210-S84 | 12 | 84 | 413.2 |
| MG119-P1810-S06 | 18 | 6 | 119.6 | MG119-P2410-S72 | 24 | 72 | 413.2 |
| MG119-P2410 | 24 | 0 | 119.6 | MG119-P3610-S60 | 36 | 60 | 413.2 |
| MG119-S30 | 0 | 30 | 142.4 | MG119-P4210-S54 | 42 | 54 | 413.2 |
| MG119-P0610-S24 | 6 | 24 | 142.4 | MG119-S108 | 0 | 108 | 458.8 |
| MG119-P1210-S18 | 12 | 18 | 142.4 | MG119-P1210-S96 | 12 | 96 | 458.8 |
| MG119-P1810-S12 | 18 | 12 | 142.4 | MG119-P2410-S84 | 24 | 84 | 458.8 |
| MG119-P2410-S06 | 24 | 6 | 142.4 | MG119-P3610-S72 | 36 | 72 | 458.8 |
| MG119-P3010 | 30 | 0 | 142.4 | MG119-P4810-S60 | 48 | 60 | 458.8 |
注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。
10A和信号(5A) 可以任意组合，详细请咨询客服。可在标准产品上进行非标定制，请咨询客服。
标准图纸
| 各环路导线色码表 | |||
| 环道 | 颜色 | 环道 | 颜色 |
| 1 | 黑 | 7 | 黑 |
| 2 | 红 | 8 | 红 |
| 3 | 黄 | 9 | 黄 |
| 4 | 绿 | 10 | 绿 |
| 5 | 蓝 | 11 | 蓝 |
| 6 | 白 | 12 | 白 |
(6个颜色为一组，分别序号1...6, 下一组从7...12, 重复前6个颜色， 每组用号码管作为组序号标识。)
