产品等级选型表 | |||
产品等级代号 | 最高转速 | 工作寿命 | 密封件 |
VC | 100RPM | 600万转 | 国内知名品牌密封件 |
VD | 300RPM | 2000万转 | 进口密封件 |
技术规格参数 | |||
机械技术指标 | 旋转接头部分技术指标 | ||
参数 | 数值 | 参数 | 数值 |
工作寿命 | 参考产品选型等级 | 通道数 | 2,3,4,6,8通道 |
额定转速 | 参考产品选型等级 | 最大压力 | 50MPa (可定制高压),真空 30HG |
工作温度 | -30℃~80℃ | 可过介质 | 空气,真空,液压油,水,热水,冷却液,蒸汽等 |
工作湿度 | 0~85% RH | 扭矩 | 与接口尺寸相关,详见选型表 |
密封件 | 参考产品选型等级 | ||
壳体材料 | 铝合金/钢 | ||
防护等级 | IP51 |

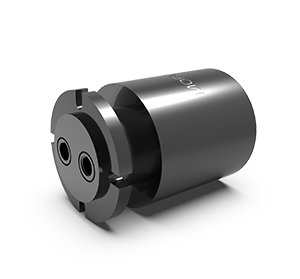

MGP2 系列流体电滑环选型表 | |||||||||
型号 | 通道数 | 接口尺寸 | 内孔尺寸 | 压力范围 | 型号 | 通道数 | 接口尺寸 | 内孔尺寸 | 压力范围 |
MGP21 | 2进2出 | G1/8" | N/A | 0-50MPa | MGP23-ID19 | 2进2出 | G3/8" | 19mm | 0-50MPa |
MGP21-ID12 | 2进2出 | G1/8“ | 12mm | 0-50MPa | MGP24 | 2进2出 | G1/2“ | N/A | 0-50MPa |
MGP22 | 2进2出 | G1/4" | N/A | 0-50MPa | MGP24-ID19 | 2进2出 | G1/2“ | 19mm | 0-50MPa |
MGP22-ID19 | 2进2出 | G1/4" | 19mm | 0-50MPa | MGP25-ID25 | 2进2出 | G5/8" | 25mm | 0-50MPa |
MGP23 | 2进2出 | G3/8" | N/A | 0-50MPa |
