MT210345系列 过孔式导电滑环

2018-10-08 19:49 苏州默孚龙
通孔直径210mm,外径: 345mm
MT210345是标准系列过孔滑环,,过孔直径210mm(适用任何<=210mm),外径为345mm精密导电滑环。支持信号(2A), 10A, 倍率*10A,电压440VAC/VDC.
相比较同类产品有着旋转精度高,性能更稳定,寿命更长。其采用接触材料采用贵金属+超硬镀金处理,力矩小,运转稳定,寿命长,电阻波动小,接触电阻小,保证优良的传输性能。
典型应用包括自动化设备、工作转台、摄像机云台、机器人等.

产品等级选型表
产品等级代号 最高转速 工作寿命 接触材料
VC 150RPM 1000万转 贵金属
VD 250RPM 2000万转 镀金-镀金
技术规格参数
机械技术指标 电气技术指标
参数 数值 参数 数值
工作寿命 参考产品选型等级   功率 信号
额定转速 参考产品选型等级 额定电压 0~690VAC/VDC 0~440VAC/VDC
工作温度 -30℃~80℃ 绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
工作湿度 0~85% RH 导线规格 AWG16#Teflon AWG22#Teflon
接触材料 参考产品选型等级 导线长度 标准长度300mm(可据要求调整)
壳体材料 铝合金 绝缘强度 1000VAC@50Hz,60s
扭矩 0.1N.m;+0.03N.m/6路 动态电阻变化值 <0.01Ω
防护等级 IP51

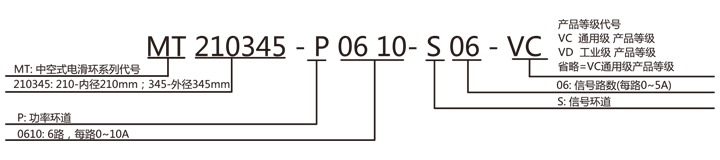

选型表

MT210345系列-过孔式滑环选型表
型号 10A 信号或5A 长度L(mm) 型号 10A 信号或5A 长度L(mm)
MT210345-S02 0 2 83 MT210345-S36 0 36 293
MT210345-P0210 2 0 83 MT210345-P0610-S30 6 30 293
MT210345-S03 0 3 89 MT210345-P1210-S24 12 24 293
MT210345-P0310 3 0 89 MT210345-P3610 36 0 293
MT210345-S06 0 6 107 MT210345-S42 0 42 329
MT210345-P0210-S04 2 4 107 MT210345-P0610-S36 6 36 329
MT210345-P0410-S02 4 2 107 MT210345-P1210-S30 12 30 329
MT210345-P0610 6 0 107 MT210345-S48 0 48 365
MT210345-S12 0 12 143 MT210345-P0610-S42 6 42 365
MT210345-P0210-S10 2 10 143 MT210345-P0910-S39 9 39 365
MT210345-P0310-S09 3 9 143 MT210345-P1210-S36 12 36 365
MT210345-P0610-S06 6 6 143 MT210345-P1810-S30 18 30 365
MT210345-P0810-S04 8 4 143 MT210345-P2410-S24 24 24 365
MT210345-P1010-S02 10 2 143 MT210345-S60 0 60 437
MT210345-P1210 12 0 143 MT210345-P0610-S54 6 54 437
MT210345-S18 0 18 179 MT210345-P0910-S51 9 51 437
MT210345-P0210-S16 2 16 179 MT210345-P1210-S48 12 48 437
MT210345-P0410-S14 4 14 179 MT210345-S72 0 72 515
MT210345-P0610-S12 6 12 179 MT210345-P0610-S66 6 66 515
MT210345-P0810-S10 8 10 179 MT210345-P1210-S60 12 60 515
MT210345-P1010-S08 10 8 179 MT210345-P2410-S48 24 48 515
MT210345-P1210-S06 12 6 179 MT210345-P3610-S36 36 36 515
MT210345-P1410-S04 14 4 179 MT210345-S84 0 84 587
MT210345-P1610-S02 16 2 179 MT210345-P1210-S72 12 72 587
MT210345-S24 0 24 215 MT210345-P2410-S60 24 60 587
MT210345-P0410-S20 4 20 215 MT210345-P3610-S48 36 48 587
MT210345-P0610-S18 6 18 215 MT210345-S96 0 96 659
MT210345-P1210-S12 12 12 215 MT210345-P1210-S84 12 84 659
MT210345-P1810-S06 18 6 215 MT210345-P2410-S72 24 72 659
MT210345-P2410 24 0 215 MT210345-P3610-S60 36 60 659
MT210345-S30 0 30 251 MT210345-P4210-S54 42 54 659
MT210345-P0610-S24 6 24 251 MT210345-S108 0 108 737
MT210345-P1210-S18 12 18 251 MT210345-P1210-S96 12 96 737
MT210345-P1810-S12 18 12 251 MT210345-P2410-S84 24 84 737
MT210345-P2410-S06 24 6 251 MT210345-P3610-S72 36 72 737
MT210345-P3010 30 0 251 MT210345-P4810-S60 48 60 737

注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1路20A 使用。
10A和信号(5A) 可以任意组合,详细请咨询客服。可在标准产品上进行非标定制,请咨询客服。

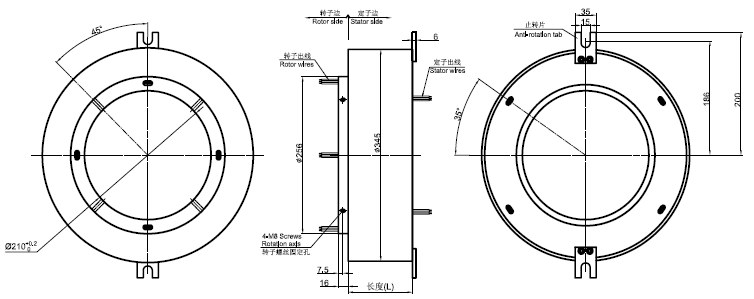

标准图纸
