MW5045系列
2018-10-06 14:57 苏州默孚龙
型号订购说明:
| 技术规格参数 | |||
| 机械技术指标 | 电气技术指标 | ||
| 参数 | 数值 | 参数 | 数值 |
| 工作寿命 | 2000万转 | 功率 | |
| 额定转速 | 250RPM | 额定电压 | 0~690VAC/VDC |
| 工作温度 | -30℃~80℃ | 绝缘电阻 | ≥1000MΩ/500VDC |
| 工作湿度 | 0~85% RH | 导线规格 | 接线柱 |
| 接触材料 | 贵金属 | 导线长度 | 标准长度300mm（可据要求调整） |
| 壳体材料 | 铝合金 | 绝缘强度 | 500VAC@50Hz，60s |
| 扭矩 | 0.1N.m；+0.03N.m/6路 | 动态电阻变化值 | <0.01Ω |
| 防护等级 | IP51 | ||
选型表
| MW5045滑环(插片式)系列选型表 | |||||||
| 型号 | 50A | 100A | 150A | 200A | 250A | 500A | 1000A |
| MW5045-P0150 | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| MW5045-P01100 | 0 | 1 | 0 | 0 | 0 | 0 | 0 |
| MW5045-P01150 | 0 | 0 | 1 | 0 | 0 | 0 | 0 |
| MW5045-P01200 | 0 | 0 | 0 | 1 | 0 | 0 | 0 |
| MW5045-P01250 | 0 | 0 | 0 | 0 | 1 | 0 | 0 |
| MW5045-P01500 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
| MW5045-P011000 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
注：N个50A 电流环并起来可作为1路N*50A电流环使用；比如: 2环50A 并起来做作为 1路100A 使用。
可根据客户要求，可定制1000A-7500A的大电流，详情请咨询客服。

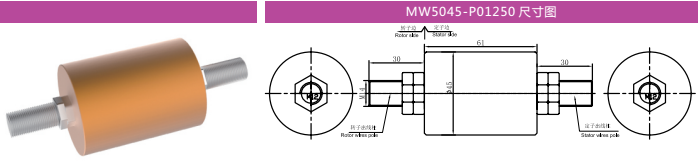

标准图纸
