气电一体滑环的8种常见安装方式大全

作者:滑环来源:http://www.szhuahuan.com 发表时间:2018-11-10 14:56
气电一体滑环也叫气电组合旋转接头,是360°无限制旋转导电通气导电装置,尤其是在工业自动化转盘上需要气缸,吸盘和电磁阀,感应器的应用场合最广泛。

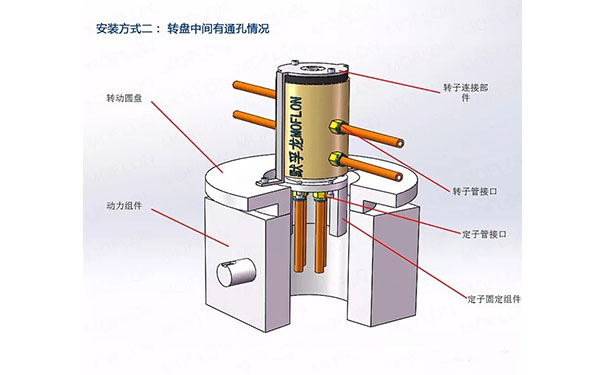

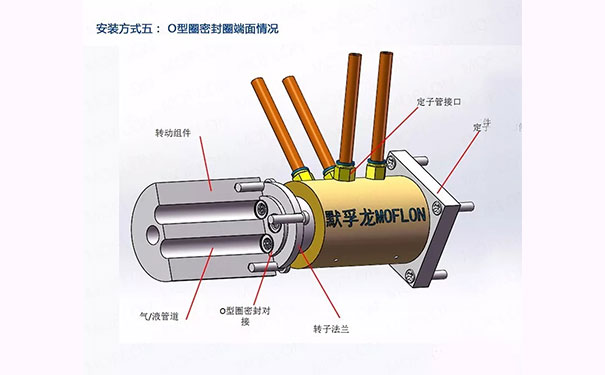

下面是苏州默孚龙总结的8种常见安装方式:







注意:
1)如果在震动比较剧烈的地方,需要加弹簧垫片,以防螺丝松动。
2)滑环主体的外侧有2个止转孔,止转杆扭紧进止转孔后,止转杆与定子部分的连接应该保持一定的自由度,否则容易损坏滑环。
3)在滑环安装时,务必要保护好导线,避免因导线绝缘层损坏而影响到产品品质。
4)滑环是精密电气元件,应该在一个干燥,少尘的环境下工作,如果环境恶劣,应增加防护措施。
5)确定固定部分的螺母不松动。
6)定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线。
