MAPH104系列

2018-10-15 19:28 苏州默孚龙

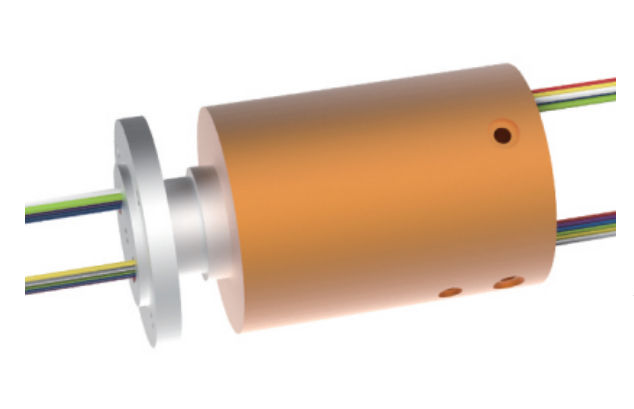

MAPH104 气/液+电旋转接头，可通M5；G1/8；G1/4；G3/8；G1/2接头，4~12mm大小管径，且可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等；标准为法兰安装形式，可定制空心轴安装。

能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、

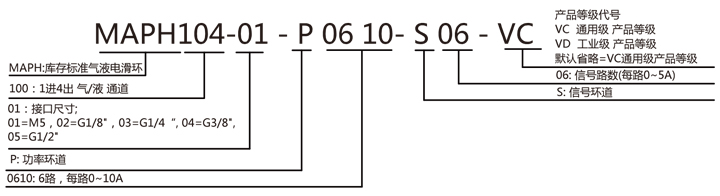

型号订购说明:

产品等级选型表
产品等级代号	最高转速	工作寿命	密封件
VC	100RPM	1000万转	国内知名品牌密封件
VD	300RPM	3000万转	进口密封件

技术规格参数
旋转接头部分技术指标			机械技术指标
参数	数值		参数	数值
通道数	1 inlet 4 outlets		工作寿命	参考产品选型等级
最大压力	10MPa(可定制高压),真空0.01torr		额定转速	参考产品选型等级
扭矩	与接口尺寸相关,详细咨询技术		工作温度	-30℃~80℃
电气技术指标			工作湿度	0~85% RH
参数	数值		接触材料	贵金属
	功率	信号	壳体材料	铝合金
额定电压	0~440VAC/VDC	0~440VAC/VDC	防护等级	IP51
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG16#Teflon	AWG22#Teflon
导线长度	标准长度300mm（可据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	<0.01Ω

选型表

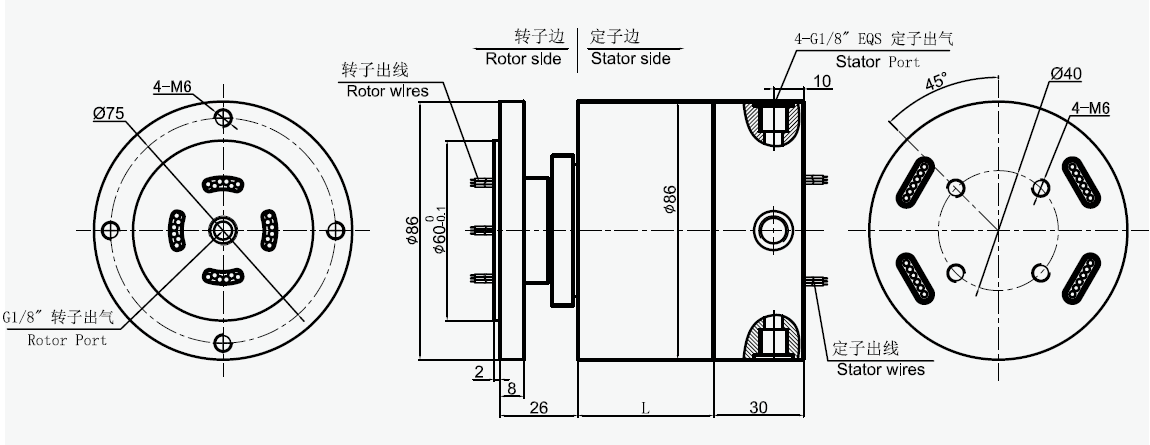

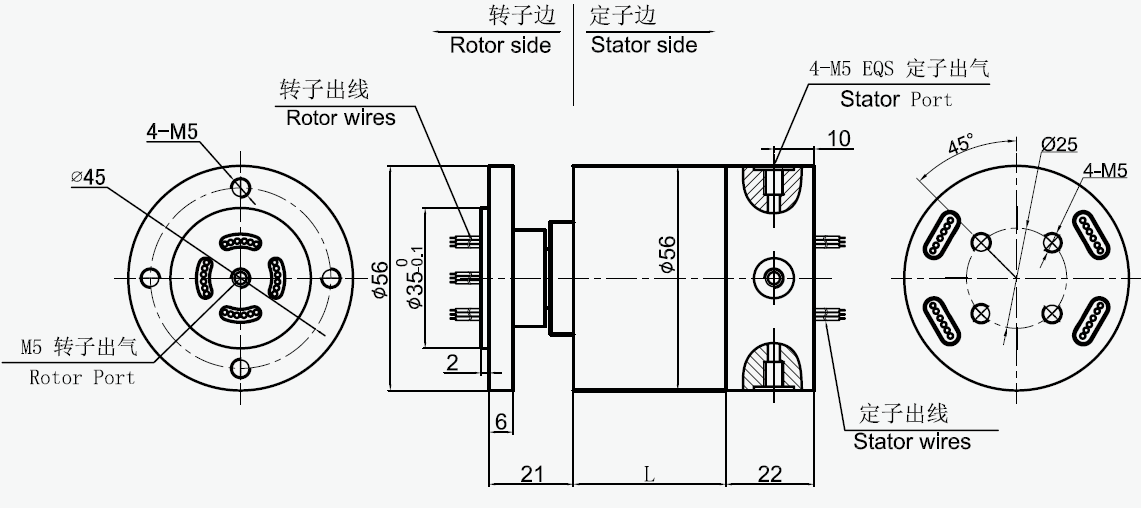

MAPH104-01, MAPH104-02 气液电一体滑环选型表 1）XX=01 接口尺寸M5 Pipe size3~6mm 2）XX=02 接口尺寸G1/8 Pipe size3~10mm
型号	气(液)通	10A	信号或5A	长度L(mm)	型号	气(液)通	10A	信号或5A	长度L(mm)
MAPH104-XX-S06	1进4出	0	6	38	MAPH104-XX-P0810-S10	1进4出	8	10	71.6
MAPH104-XX-P0210-S04	1进4出	2	4	38	MAPH104-XX-P1010-S08	1进4出	10	8	71.6
MAPH104-XX-P0410-S02	1进4出	4	2	38	MAPH104-XX-P1210-S06	1进4出	12	6	71.6
MAPH104-XX-P0610	1进4出	6	0	38	MAPH104-XX-P1410-S04	1进4出	14	4	71.6
MAPH104-XX-S12	1进4出	12	0	54.8	MAPH104-XX-P1610-S02	1进4出	16	2	71.6
MAPH104-XX-P0210-S10	1进4出	2	10	54.8	MAPH104-XX-S24	1进4出	0	24	88.4
MAPH104-XX-P0310-S09	1进4出	3	9	54.8	MAPH104-XX-P0410-S20	1进4出	4	20	88.4
MAPH104-XX-P0610-S06	1进4出	6	6	54.8	MAPH104-XX-P0610-S18	1进4出	6	18	88.4
MAPH104-XX-P0810-S04	1进4出	8	4	54.8	MAPH104-XX-P1210-S12	1进4出	12	12	88.4
MAPH104-XX-P1010-S02	1进4出	10	2	54.8	MAPH104-XX-S30	1进4出	0	30	105.2
MAPH104-XX-P1210	1进4出	12	0	54.8	MAPH104-XX-P0610-S24	1进4出	6	24	105.2
MAPH104-XX-S18	1进4出	0	18	71.6	MAPH104-XX-S36	1进4出	0	36	125
MAPH104-XX-P0210-S16	1进4出	2	16	71.6	MAPH104-XX-S42	1进4出	0	42	141.8
MAPH104-XX-P0410-S14	1进4出	4	14	71.6	MAPH104-XX-S48	1进4出	0	48	158.6
MAPH104-XX-P0610-S12	1进4出	6	12	71.6

注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。
10A和信号(5A) 可以任意组合，详细请咨询客服。可在标准产品上进行非标定制，请咨询客服。

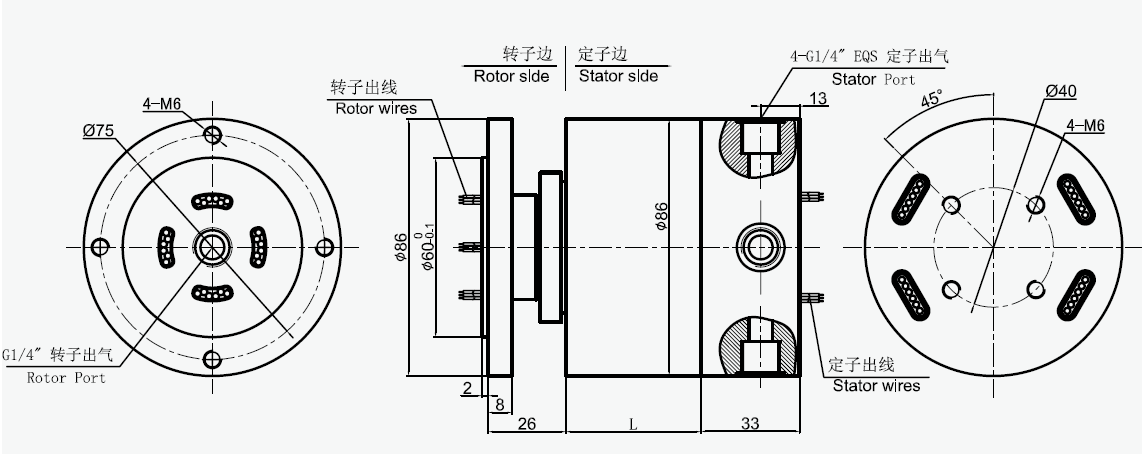

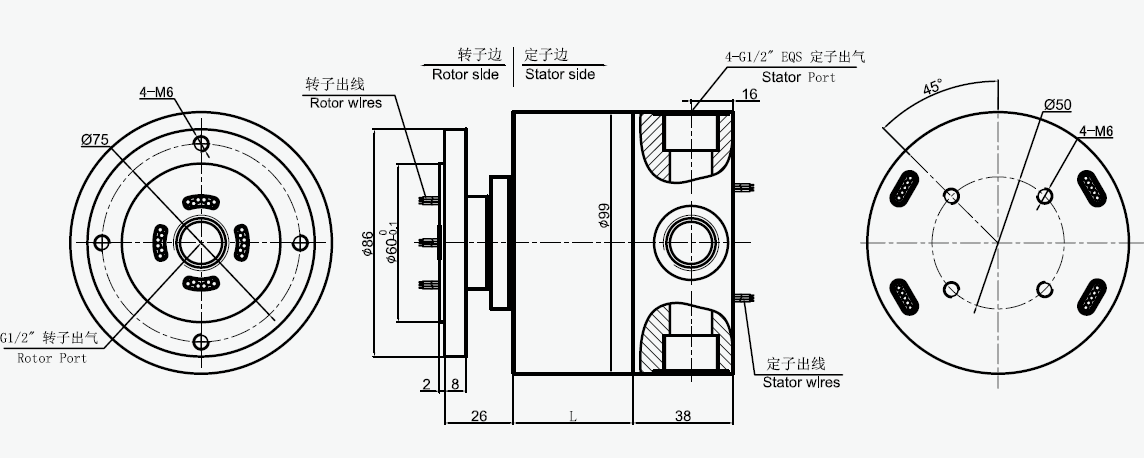

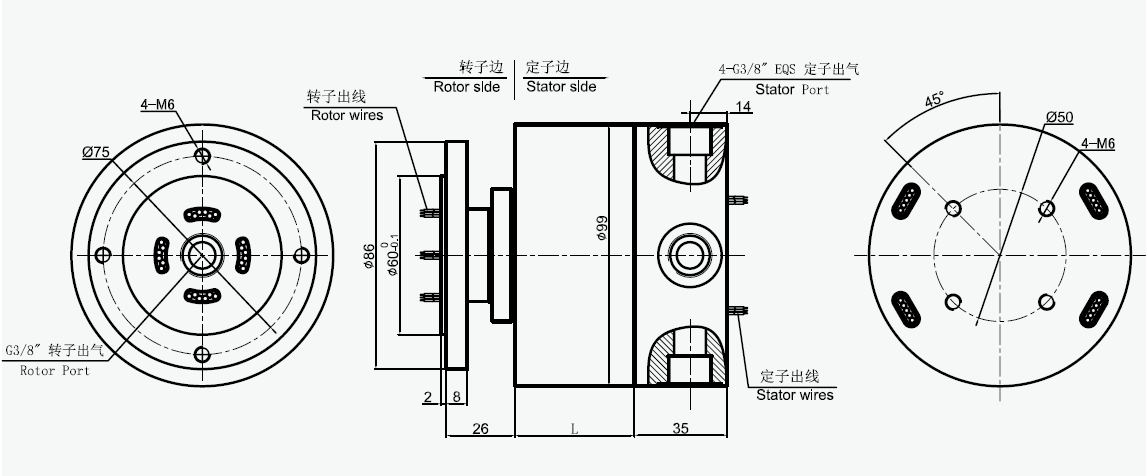

MAPH104-03, MAPH104-04, MAPH104-05气液电一体滑环选型表 1）XX=03 接口尺寸G1/4 2）XX=04 接口尺寸G3/8 3）XX=05 接口尺寸G1/2
型号	气(液)通	10A	信号或5A	长度L(mm)	型号	气(液)通	10A	信号或5A	长度L(mm)
MAPH104-XX-S06	1进4出	0	6	45.2	MAPH104-XX-S36	1进4出	0	36	150.2
MAPH104-XX-P0210-S04	1进4出	2	4	45.2	MAPH104-XX-P0610-S30	1进4出	6	30	150.2
MAPH104-XX-P0410-S02	1进4出	4	2	45.2	MAPH104-XX-P1210-S24	1进4出	12	24	150.2
MAPH104-XX-P0610	1进4出	6	0	45.2	MAPH104-XX-P3610	1进4出	36	0	150.2
MAPH104-XX-S12	1进4出	0	12	65.6	MAPH104-XX-S42	1进4出	0	42	170.6
MAPH104-XX-P0210-S10	1进4出	2	10	65.6	MAPH104-XX-P0610-S36	1进4出	6	36	170.6
MAPH104-XX-P0310-S09	1进4出	3	9	65.6	MAPH104-XX-P1210-S30	1进4出	12	30	170.6
MAPH104-XX-P0610-S06	1进4出	6	6	65.6	MAPH104-XX-P4210	1进4出	42	0	170.6
MAPH104-XX-P0810-S04	1进4出	8	4	65.6	MAPH104-XX-S48	1进4出	0	48	191
MAPH104-XX-P1010-S02	1进4出	10	2	65.6	MAPH104-XX-P0610-S42	1进4出	6	42	191
MAPH104-XX-P1210	1进4出	12	0	65.6	MAPH104-XX-P1210-S36	1进4出	12	36	191
MAPH104-XX-S18	1进4出	0	18	86	MAPH104-XX-P1810-S30	1进4出	18	30	191
MAPH104-XX-P0210-S16	1进4出	2	16	86	MAPH104-XX-P2410-S24	1进4出	24	24	191
MAPH104-XX-P0410-S14	1进4出	4	14	86	MAPH104-XX-P4810	1进4出	48	0	191
MAPH104-XX-P0610-S12	1进4出	6	12	86	MAPH104-XX-S60	1进4出	0	60	231.8
MAPH104-XX-P0810-S10	1进4出	8	10	86	MAPH104-XX-P0610-S54	1进4出	6	54	231.8
MAPH104-XX-P1010-S08	1进4出	10	8	86	MAPH104-XX-P0910-S51	1进4出	9	51	231.8
MAPH104-XX-P1210-S06	1进4出	12	6	86	MAPH104-XX-P1210-S48	1进4出	12	48	231.8
MAPH104-XX-P1410-S04	1进4出	14	4	86	MAPH104-XX-P2410-S36	1进4出	24	36	231.8
MAPH104-XX-P1610-S02	1进4出	16	2	86	MAPH104-XX-S72	1进4出	0	72	275.6
MAPH104-XX-S24	1进4出	0	24	106.4	MAPH104-XX-P1210-S60	1进4出	12	60	275.6
MAPH104-XX-P0410-S20	1进4出	4	20	106.4	MAPH104-XX-P2410-S48	1进4出	24	48	275.6
MAPH104-XX-P0610-S18	1进4出	6	18	106.4	MAPH104-XX-P3610-S36	1进4出	36	36	275.6
MAPH104-XX-P1210-S12	1进4出	12	12	106.4	MAPH104-XX-S84	1进4出	0	84	316.4
MAPH104-XX-P1810-S06	1进4出	18	6	106.4	MAPH104-XX-P1210-S72	1进4出	12	72	316.4
MAPH104-XX-P2410	1进4出	24	0	106.4	MAPH104-XX-P2410-S60	1进4出	24	60	316.4
MAPH104-XX-S30	1进4出	0	30	126.8	MAPH104-XX-P3610-S48	1进4出	36	48	316.4
MAPH104-XX-P0610-S24	1进4出	6	24	126.8	MAPH104-XX-S96	1进4出	0	96	357.2
MAPH104-XX-P1210-S18	1进4出	12	18	126.8	MAPH104-XX-P1210-S84	1进4出	12	84	357.2
MAPH104-XX-P1810-S12	1进4出	18	12	126.8	MAPH104-XX-P2410-S72	1进4出	24	72	357.2
MAPH104-XX-P2410-S06	1进4出	24	6	126.8	MAPH104-XX-P3610-S60	1进4出	36	60	357.2
MAPH104-XX-P3010	1进4出	30	0	126.8	MAPH104-XX-P4210-S54	1进4出	36	60	357.2
