MPCB050 PCB滑环

2018-10-15 18:09 苏州默孚龙
MPCB050系列超薄盘式滑环,创新性使用PCB基材,最薄可达5.8mm,
采用超薄超硬镀金处理,超薄铜箔工艺,
最大电流可达10A,定子线和转子线对应使用彩色导线简化了安装和链接。

产品等级选型表
产品等级代号 最高转速 工作寿命 接触材料
VC 100RPM 500万转 贵金属
VD 300RPM 2000万转 金合金
技术规格参数
机械技术指标 电气技术指标
参数 数值 参数 数值
工作寿命 参考产品选型等级   功率 信号
额定转速 参考产品选型等级 额定电压 0~440VAC/VDC 0~240VAC/VDC
工作温度 -30℃~80℃ 绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
工作湿度 0~85% RH 导线规格 AWG16#Teflon AWG22#Teflon
接触材料 参考产品选型等级 导线长度 标准长度300mm(可据要求调整)
壳体材料 铝合金 绝缘强度 500VAC@50Hz,60s
扭矩 0.05N.m;+0.03N.m/6路 动态电阻变化值 <0.01Ω
防护等级 IP51

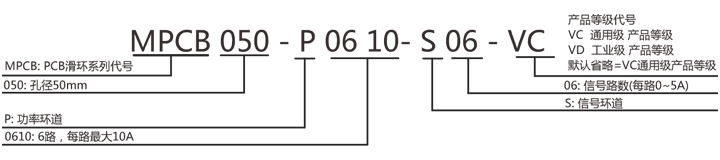

选型表

MPCB050 系列滑环选型表
型号 10A 信号或5A 总环数 型号 10A 信号或5A 总环数
MPCB050-P0310 3 0 3 MPCB050-S03 0 3 3
MPCB050-P0210-S04 2 4 6 MPCB050-P0410-S02 4 2 6
MPCB050-S06 0 6 6 MPCB050-P0610 6 0 6
MPCB050-P1210 12 0 12 MPCB050-P0210-S10 2 10 12
MPCB050-P0410-S08 4 8 12 MPCB050-P0610-S06 6 6 12
MPCB050-P0810-S04 8 4 12 MPCB050-S12 0 12 12

注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1路20A 使用。
10A和信号(5A) 可以任意组合,详细请咨询客服。可在标准产品上进行非标定制,请咨询客服。

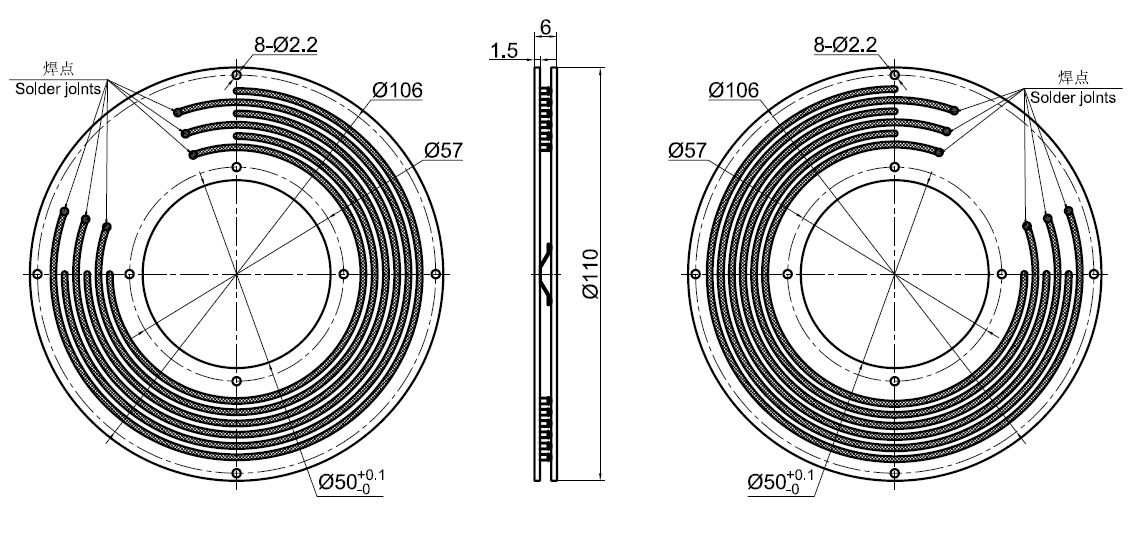

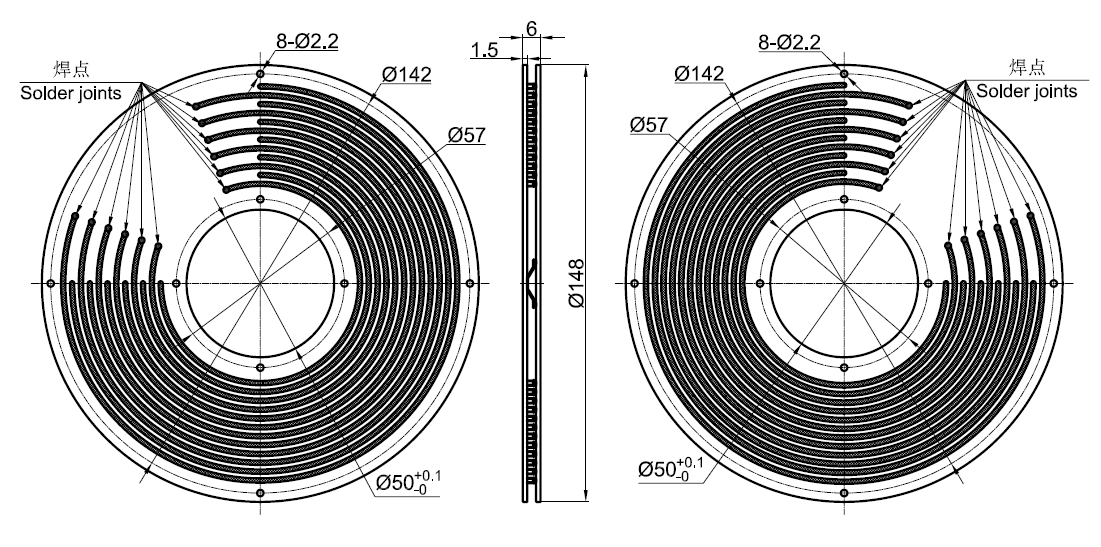

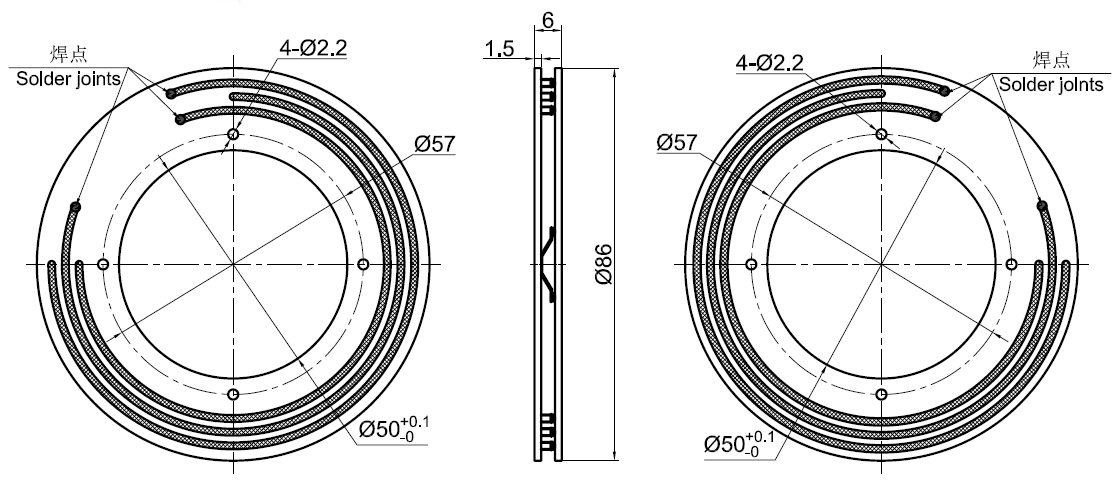

标准图纸
